Cara Membuka Casing Belakang Dan Mengganti Baterai Oppo F7

Oppo F7 merupakan smartphone selfie berkamera depan 25MP yang mempunyai layar lebar berponi, namun mempunyai body ramping.

Untuk membongkar ponsel ini dapat dimulai dengan cara membuka casing belakang terlebih dahulu sama ibarat Oppo F5. Casing belakang Oppo F7 dan F7 Youth terbuat dari materi plastik sehingga tidak terlalu susah untuk membukanya.

Sebelum bongkar-bongkar, kita siapkan dulu peralatannya..

• SIM card tray ejector (biasanya disertakan di dalam paket penjualan)
• Opening picks
• Pinset
• Obeng phillips (plus) ukuran #00 atau 1,5mm

Jika ingin sekalian mengganti baterai siapkan dulu baterainya. Berikut spesifikasi baterai original bawaan Oppo F7:

• Jenis: Li-ion Polymer Battery
• Model: BLP661
• Limited Charge Voltage: 4,4 Vdc
• Rated Capacity: 3300mAh/12,7Wh
• Normal Voltage: 3,85 Vdc
• Typical Capacity: 3400mAh/13,09Wh

Untuk pembeliannya mungkin dapat ke service center Oppo kalau mau yang dijamin asli. Di marketplace juga mungkin banyak yang jual tapi kemungkinan besar KW/OEM.

Kalau sudah siap pribadi aja kita bongkar..

Langkah 1: Membuka Casing Belakang Oppo F7

Sebelum membuka backcover, ibarat biasa pastikan ponsel dalam keadaan mati, kemudian lepaskan terlebih dahulu SIM card tray holder dengan menggunakan sim ejec tool..

Setelah itu, kita congkel casing belakang di bab bawah pojok dengan menggunakan opening tool atau plastik dengan ujung tipis. Jika terpaksa dapat juga menggunakan kuku jempol, tapi harus hati-hati jangan hingga kuku patah..

Dari pojokan dapat di slide/geser ke atas hingga menciptakan celah ibarat foto diatas. Terus geser ke seluruh bab sehingga pengait casing terlepas dari bodynya..

Hati-hati ada kabel flexible fingerprint sensor dari casing belakang ke mainboard. Kelupas ganjal epilog konektor fingerprint sensor dengan menggunakan pinset..

Dibawah karet tersebut ada plat kecil atau bracket untuk menahan konektor fingerprint yang harus dicopot juga..

Setelah itu, maka konektornya dapat dicongkel dengan menggunakan spudger/prying tool/kuku..

Sampai sini tutorial membuka casing belakang Oppo F7 selesai. Jika ingin mengganti baterai, silahkan lanjutkan ke tutorial berikutnya..

Langkah 2: Membuka Mid-frame dan Mengganti Baterai Oppo F7

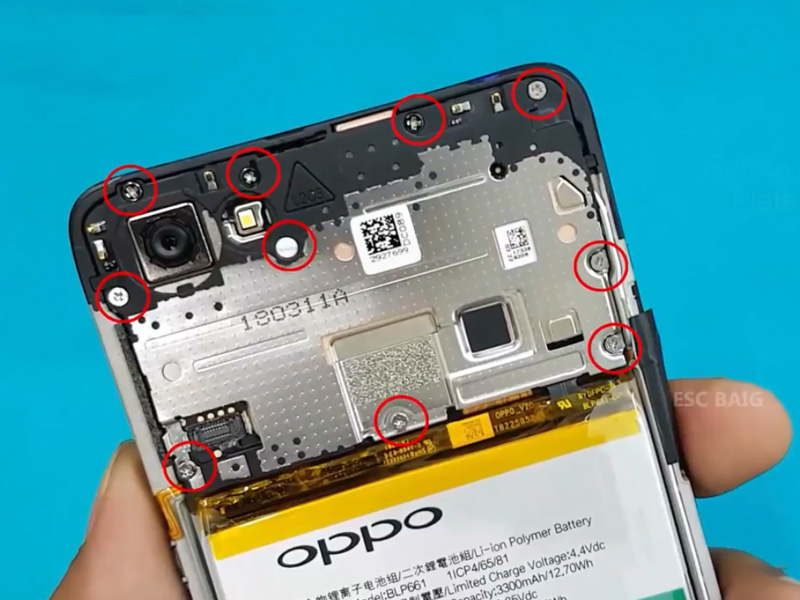

Baterai sudah terlihat dengan jelas, namun tentunya belum dapat dicopot alasannya yaitu konektor baterainya tertutup oleh mid-frame. Makara kita buka dulu mid-frame atau plat besi epilog mainboard dengan melepaskan 10 skrup/baud menggunakan obeng plus ukuran 1.5mm..

Perhatikan bahwa hal ini mungkin akan menghanguskan garansi alasannya yaitu ada salah satu sticker yang menutupi lubang skrup.. tapi kalau ganti baterai sih biasanya sudah setahun lewat jadi garansi sudah tidak ada..

Setelah plat pelindung dilepas, maka kita dapat mencopot konektor baterai dengan menggunakan spudger atau kuku. Congkel dari bab atas, kalau di foto dibawah ini posisinya kurang sempurna alasannya yaitu dari pinggir..

Setelah konektor baterai terlepas, maka baterai dapat dilepas. Ada plastik bening di pinggiran baterai yang harus di kelupas terlebih dahulu. Lalu tarik pull-tab baterai berwarna hijau ke atas sehingga baterai terangkat dari sarangnya..

Silahkan ganti baterainya dengan yang baru. Pasang konektornya dan tes terlebih dahulu. Jika sudah dinyatakan normal, silahkan pasang kembali semua part ibarat semula.

Terimakasih sudah menyimak. Semoga bermanfaat. Lakukan dengan resiko sendiri, kami hanya memberi tutorial, jikalau ada kerusakan ya tanggung jawab sendiri :)

Pics source: ECS Baig youtube channel.
