Bongkar Notebook Tipis Acer Swift 3, Upgrade Hdd/Ssd M.2, Ram, Dan Ganti Baterai

Acer Swift 3, salah satu laptop atau notebook paling murah dan worthed untuk dibeli pada harga mulai 7 jutaan.

Untuk meningkatkan performa notebook tipis yang hampir setara ultrabook ini ada beberapa pilihan upgrade menyerupai upgrade RAM sampai 20GB, Harddisk/SSD 2,5", SSD M.2 atau Intel Optane.

Untuk upgrade, tentu kita harus bongkar dulu casing belakang atau backcover laptop ini. Untuk membongkarnya cukup persiapkan alat-alat berikut ini:

• Obeng set atau obeng plus
• Opening pick
• Pinset

Sebelum bongkar, pastikan laptop dalam keadaan mati (shut down) bukan sleep atau hybernate.

Lepaskan 9 buah sekrup/baut dengan memakai obeng plus.. Perhatian! Pada salah satu lubang skrup biasanya ada sticker label garansi Acer.

Setelah semua skrup dilepaskan, congkel casing belakang dengan memakai opening pick atau pick gitar, dan geser ke seluruh sudut untuk melepaskan pengait-pengait casing..

Setelah semua pengait casing terlepas, maka casing belakang akan dapat dibuka, dan inilah jeroan Acer Swift 3..

Ok, aku mau mulai dari membuka baterai dulu, alasannya ialah disarankan untuk memutus pedoman listrik sebelum bongkar pasang komponen lain.

Membuka Baterai Acer Swift 3 Jika Ingin Diganti

Lepaskan konektor baterai dengan memakai pinset atau spudger dengan ujung runcing..

Jika konektor baterai sudah dilepas, maka arus listrik akan terputus dan Anda akan lebih kondusif bongkar pasang komponen lainnya.

Jika ingin membuka baterai dan mengganti dengan yang baru, mungkin alasannya ialah sudah drop, boros, cepat habis atau kembung. Silahkan lepaskan dua buah skrup yang menahan baterai di sisi kiri dan kanan baterai.

Ganti/Upgrade HDD/SSD Acer Swift 3

Harddisk rusak, mau ganti atau upgrade dengan kapasitas yang lebih besar? Atau mungkin mau ganti dengan SSD 2.5" supaya booting Windows dan menjalankan aplikasi lebih cepat?

Lepaskan 4 buah baut yang menahan bracket HDD dengan memakai obeng plus, kemudian lepaskan juga konektor HDD..

Hati-hati ada kabel WiFi card yang melekat ke bracket HDD, jadi pastikan juga mencabut WiFi card terlebih dahulu atau melepaskan kabel dari bracket HDD.

Silahkan ganti HDD/SSD dengan melepaskannya terlebih dahulu dari bracketnya. Gunakan obeng plus untuk melepaskan HDD.

Upgrade RAM DDR4 Acer Swift 3

Notebook tipis ini mempunyai RAM bawaan DDR4 sebesar 4GB yang di solder pada motherboard sehingga tidak dapat diganti, namun ada sebuah slot RAM untuk menambah kapasitas RAM kalau diperlukan, biasanya untuk keperluan desain grafis, video editing atau gaming.

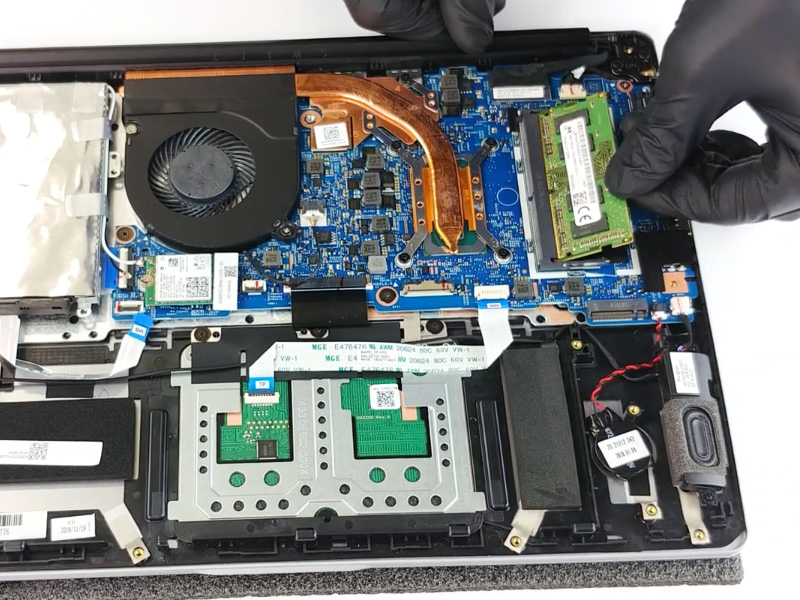

Setelah dibuka casing belakang, Anda tinggal membuka bracket aluminium yang menutup slot RAM, dan silahkan pasang RAM untuk menambah kapasitas..

Menambah SSD M.2 atau Intel Optane

Untuk meningkatkan performa booting Sistem Operasi atau loading Aplikasi sangat disarankan Anda menambah SSD M.2 atau Intel Optane. Saya langsung sih lebih prefer tambah SSD M.2 saja untuk menyimpan OS Windows dan aplikasi-aplikasi penting supaya lebih cepat loadinya.

Di sebelah baterai notebook ini atau diatas baterai BIOS ada sebuah daerah atau slot M.2 untuk memasang SSD M.2.. (foto: Nerd Reviews ID)

Demikian cara meningkatkan performa atau kecepatan notebook Acer Swift 3. Btw tipe yang kita bongkar ini ialah SF314-56G, tapi untuk Swift 3 yang lain juga kurang lebih sama.

Baca Juga: Ganti HDD ke SSD dan Upgrade Ram Laptop Acer Aspire Z3-451 Tingkatkan Performa

Kalau mau lihat video disassembly-nya, silahkan tonton video berikut dari LaptopMedia:

Semoga bermanfaat!

Read More

Bongkar Notebook Lenovo Ideapad 330S, Upgrade Hdd, Pcie Ssd, Ram, Dan Ganti Baterai

Lenovo IdeaPad 330s, salah satu laptop atau notebook dengan desain simple, ramping dan terlihat premium.

Untuk meningkatkan performa notebook tipis ini ada beberapa pilihan upgrade ibarat upgrade RAM sampai 20GB, Harddisk/SSD 2,5", SSD PCIe atau Intel Optane.

Untuk upgrade, tentu kita harus bongkar dulu casing belakang atau backcover laptop ini. Untuk membongkarnya cukup persiapkan alat-alat berikut ini:

• Obeng set atau obeng plus
• Opening pick
• Pinset

Sebelum bongkar, pastikan laptop dalam keadaan mati (shut down) bukan sleep atau hybernate.

Lepaskan 9 buah sekrup/baut dengan memakai obeng plus.. Perhatian! Pada salah satu lubang skrup biasanya ada sticker label garansi Lenovo.

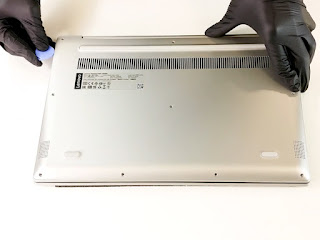

Setelah semua skrup dilepaskan, congkel casing belakang dengan memakai opening pick atau pick gitar, dan geser ke seluruh sudut untuk melepaskan pengait-pengait casing..

Setelah semua pengait casing terlepas, maka casing belakang akan dapat dibuka, dan inilah jeroan Lenovo IdeaPad 330s..

Untuk lebih jelasnya kita buka dulu bracket hitam yang menutupi slot RAM dan slot SSD PCIe. Lepaskan empat buah sekrup yang menahannya dengan memakai obeng plus..

Setelah dibuka bracketnya kita dapat melihat sebuah slot RAM DDR4 dan slot SSD PCIe..

Adapun area kosong diatas slot SSD PCIe yaitu daerah chipset GPU diskrit yang pada notebook kami kosong alasannya yaitu ini model Ryzen 3 2200U dengan GPU terintegrasi tanpa GPU tambahan.


Selanjutnya aku mau mulai dari membuka baterai dulu, alasannya yaitu disarankan untuk memutus pemikiran listrik sebelum bongkar pasang komponen lain.

Membuka Baterai Lenovo IdeaPad 330s Jika Ingin Diganti

Lepaskan konektor baterai dengan memakai pinset atau spudger dengan ujung runcing serta dengan jari tangan..

Jika konektor baterai sudah dilepas, maka arus listrik akan terputus dan Anda akan lebih kondusif bongkar pasang komponen lainnya.

Jika ingin membuka baterai dan mengganti dengan yang baru, mungkin alasannya yaitu sudah drop, boros, cepat habis atau kembung. Silahkan lepaskan lima buah skrup yang menahan baterai..

Demikian cara melepaskan konektor baterai dan cara membuka baterai jikalau ingin diganti pada Lenovo IdeaPad 330s.

Ganti/Upgrade HDD/SSD Lenovo IdeaPad 330s

Harddisk rusak, mau ganti atau upgrade dengan kapasitas yang lebih besar? Atau mungkin mau ganti dengan SSD 2.5" biar booting Windows dan menjalankan aplikasi lebih cepat?

Lepaskan dua buah baut yang menahan bracket HDD dengan memakai obeng plus, kemudian lepaskan juga konektor HDD dengan cara mendorong/menggesernya..

Silahkan ganti HDD/SSD dengan melepaskannya terlebih dahulu dari bracketnya. Gunakan obeng plus untuk melepaskan HDD.

Upgrade RAM DDR4 Lenovo IdeaPad 330s

Notebook tipis ini mempunyai RAM bawaan DDR4 sebesar 4GB yang di solder pada motherboard sehingga tidak dapat diganti, namun ada sebuah slot RAM untuk menambah kapasitas RAM jikalau diperlukan, biasanya untuk keperluan desain grafis, video editing atau gaming.

Setelah dibuka casing belakang, Anda tinggal membuka bracket hitam yang menutup slot RAM, dan silahkan pasang RAM untuk menambah kapasitas..

Menambah SSD M.2 atau Intel Optane

Untuk meningkatkan performa booting Sistem Operasi atau loading Aplikasi sangat disarankan Anda menambah SSD atau Intel Optane. Saya eksklusif sih lebih prefer tambah SSD saja untuk menyimpan OS Windows dan aplikasi-aplikasi penting biar lebih cepat loadinya.

Di sebelah baterai notebook ini atau diatas baterai BIOS ada sebuah daerah atau slot SSD PCIe untuk memasang SSD PCIe..

Demikian cara meningkatkan performa atau kecepatan notebook Lenovo IdeaPad 330s. Btw tipe yang kita bongkar ini yaitu Lenovo IdeaPad 330s AMD Ryzen 3 2200U, tapi untuk IdeaPad 330s konfigurasi lain (Intel/AMD) juga kurang lebih sama.

Baca Juga: Bongkar Laptop Gaming Lenovo Legion Y530, Upgrade HDD/SSD M.2/Intel Optane, RAM, dan Ganti Baterai

Kalau mau lihat video disassembly-nya, silahkan tonton video berikut dari LaptopMedia:

Semoga bermanfaat!

Read More

Bongkar Laptop Gaming Lenovo Legion Y530, Upgrade Hdd/Ssd M.2/Intel Optane, Ram, Dan Ganti Baterai

Lenovo Legion Y530, salah satu laptop atau notebook yang dirancang untuk gaming atau desain grafis.

Untuk meningkatkan performa laptop gaming ini ada beberapa pilihan upgrade menyerupai upgrade RAM sampai 32GB, Harddisk/SSD 2,5", SSD M.2 atau Intel Optane.

Untuk upgrade, tentu kita harus bongkar dulu casing belakang atau backcover laptop ini. Untuk membongkarnya cukup persiapkan alat-alat berikut ini:

• Obeng set atau obeng plus
• Opening pick/kartu atm bekas
• Pinset

Sebelum bongkar, pastikan laptop dalam keadaan mati (shut down) bukan sleep atau hybernate.

Lepaskan 11 buah sekrup/baut dengan memakai obeng plus..

Setelah semua skrup dilepaskan, congkel casing belakang dengan memakai opening pick atau kartu kredit/atm bekas, dan geser ke seluruh sudut untuk melepaskan pengait-pengait casing..

Setelah semua pengait casing terlepas, maka casing belakang akan sanggup dibuka, dan inilah jeroan Lenovo Legion Y530..

Ok, aku mau mulai dari membuka baterai dulu, sebab disarankan untuk memutus fatwa listrik sebelum bongkar pasang komponen lain.

Membuka Baterai Lenovo Legion Y530 Jika Ingin Diganti

Lepaskan konektor baterai [1] dengan memakai jari tangan atau spudger dengan ujung runcing..

Jika konektor baterai sudah dilepas, maka arus listrik akan terputus dan Anda akan lebih kondusif bongkar pasang komponen lainnya.

Jika ingin membuka baterai dan mengganti dengan yang gres (model baterai: L17M3PG1), mungkin sebab sudah drop, boros, cepat habis atau kembung. Silahkan lepaskan dua buah skrup [2, 3] yang menahan batera.

Ganti/Upgrade HDD/SSD Lenovo Legion Y530

Harddisk rusak, mau ganti atau upgrade dengan kapasitas yang lebih besar? Atau mungkin mau ganti SSD 2.5" biar copy-paste dan menjalankan aplikasi lebih cepat?

Lepaskan konektor SATA dari HDD..

Silahkan ganti HDD/SSD dengan melepaskannya terlebih dahulu dari bracketnya. Gunakan obeng plus untuk melepaskan HDD.

Upgrade RAM DDR4 Lenovo Legion Y530

Laptop gaming ini mempunyai RAM bawaan DDR4 2666 MHz sebesar 8GB yang ditepatkan pada sebuah slot SoDIMM. Jika Anda mau upgrade, laptop ini mempunyai dua buah slot RAM yang sanggup menampung kapasitas sampai 32GB (16GB x 2).

Setelah dibuka casing belakang, Anda tinggal membuka bracket aluminium yang menutup slot RAM, dan silahkan pasang RAM untuk menambah kapasitas..

Menambah SSD M.2 atau Intel Optane

Lenovo Legion Y530 yang dijual di Indonesia biasanya sudah mempunyai Intel Optane sebesar 16GB. Mungkin Anda ingin upgrade kapasitasnya atau mau ganti dengan SSD M.2 juga bisa.

Di sebelah baterai notebook bersahabat slot HDD/SSD 2,5" ini ada sebuah daerah atau slot M.2 untuk memasang SSD M.2/Intel Optane.

Demikian cara meningkatkan performa atau kecepatan laptop Lenovo Legion Y530.

Baca Juga: Bongkar Notebook Tipis Acer Swift 3, Upgrade HDD/SSD M.2, RAM, dan Ganti Baterai

Kalau mau lihat video disassembly-nya, silahkan tonton video berikut dari LaptopMedia:

Semoga bermanfaat!

Read More

Bongkar Laptop Asus Vivobook Pro F570, Upgrade Hdd/Ssd Dan Ram Agak Susah!

Laptop terbaru dari Asus, VivoBook Pro F570 telah dirilis pertengahan Februari 2019.

Untuk pasar Indonesia, ASUS VivoBook Pro F570 tersedia dalam dua varian prosesor yaitu Ryzen 7 dan Ryzen 5. Berikut detail spesifikasi yang ditawarkan.

• AMD Ryzen 7 2700U | 8 GB RAM | GeForce GTX 1050 4 GB GDDR5 | 256 GB SSD | 1 TB HDD | Windows 10
• AMD Ryzen 5 2500U | 8 GB RAM | GeForce GTX 1050 4 GB GDDR5 | 1 TB HDD | Windows 10

Kedua varian tersebut sama-sama memakai layar 15,6 inci dengan resolusi Full HD. Keyboard mempunyai Travel Distance sejauh 1,4 mm dengan lampu Backlit warna putih.

Sementara kelengkapan konektor yang disediakan meliputi 1X USB 3.1 Gen 1, 1X Type-C USB 3.1 Gen 1, 2X USB 2.0, 1X HDMI, 1X Audio Jack, 1X MicroSD Card Reader, dan 1X Gigabit Ethernet. Tersedia pula fitur keamanan Fingerprint Sensor pada laptop ini.

Harga jual ASUS VivoBook Pro F570 dengan Ryzen 5 2500U ialah Rp. 11.799.000,- dan sanggup di dapatkan dengan bebas di toko komputer seluruh Indonesia. Sementara ASUS VivoBook Pro F570 dengan Ryzen 7 2700U dipatok pada kisaran harga Rp. 13.999.000,- dan dijual langsung di JD.ID.

Upgrade SSD M.2 dan RAM Asus VivoBook Pro F570 Agak Susah

Bagi Anda yang berminat dan mau beli laptop ini, Elppas sarankan untuk membeli model Ryzen 7 saja yang sudah mempunyai SSD M.2 sebesar 256 GB. Masalahnya, untuk upgrade atau memasang SSD M.2 pada laptop ini agak susah alasannya harus membongkar motherboard terlebih dahulu.

Sama halnya dengan upgrade RAM, walaupun mempunyai dua buah slot SoDIMM DDR4, tapi hanya sanggup diakses dengan membongkar motherboard terlebih dahulu.

Untuk membongkar VivoBook Pro F570, kita harus melepaskan beberapa buah sekrup di bagain belakang dengan memakai obeng plus..

Tetapi nanti yang dibuka bukan bab casing belakang, melainkan bab atas yang bersatu dengan keyboard..

Untuk membuka bab atas harus melepas empat buah konektor termasuk konektor keyboard, fingerprint sensor, trackpad, dan backlight.

Setelah dibuka, beginilah jeroan Asus VivoBook Pro F570..

Tidak terlihat slot RAM dan SSD M.2/Intel Optane alasannya ada di bab bawah motherboard, sehingga untuk upgrade kedua komponen tersebut agak susah.

Upgrade/Ganti HDD/SSD SATA

Yang paling terjangkau untuk upgrade komponen ialah harddisk. Anda mungkin mau ganti HDD dengan SSD atau mau menambah kapasitas HDD?

Caranya hanya tinggal lepaskan empat buah sekrup yang menahan bracket harddisk dengan memakai obeng plus.. Lalu dorong/geser untuk melepaskannya dari slot SATA..

Setelah itu, silahkan buka sekrup yang menahan HDD dari bracketnya dengan memakai obeng plus.

Baca Juga: Bongkar Notebook Lenovo IdeaPad 330s, Upgrade HDD, PCIe SSD, RAM, dan Ganti Baterai

Demikian cara mengganti HDD bawaan laptop ini. Semoga memberi citra untuk Anda yang mau beli laptop ini, ataupun untuk Anda yang sudah beli dan mau upgrade. Namun, kalau tidak berani upgrade sendiri, tentunya sanggup dibawa ke Asus Service Center saja. Sumber foto: Nerd Reviews ID & Putu Reza.
